低频脉冲数据采集

所属品牌:德国ACS

产品型号:A1560

德国ACS A1560高端低频脉冲数据采集数据采集单元,设计用于实验室和工业测量与测试应用中的独立和集成使用。A1560的脉冲发生器和接收器非常适合于驱动干点接触式传感器和常规的低频压传感器。该仪器具有集成的累加器和无线数据传输功能,可进行长时间的独立测量,并且开关时间比高。

  • 商品描述
  • 商品询价热度

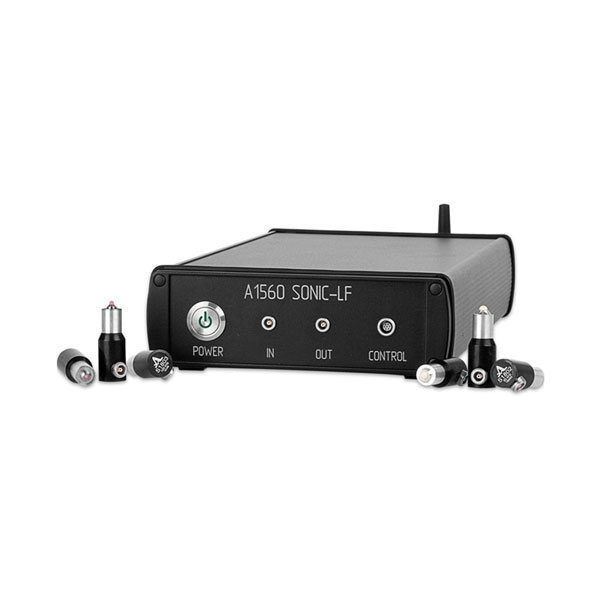

德国ACS A1560超声脉冲数据采集单元

ACS脉冲数据采集单元

A1560 SONIC-LF专门用于高衰减材料的低频超声数据采集应用

脉冲速度测试

脉冲回波数据采集

与位置相关的数据采集与外部检查操纵器同步

与时间相关的数据采集与外部材料测试机同步(拉伸测试,压缩测试)


ACS A1560 数据采集单元参数

发射机
变送器输出电压,V200伏
励磁顺序0.5至5.0周期
脉冲再摆率,Hz1 – 1.000赫兹
接收器
数据采集向量的长度,样本128k
采样率(MHz)1,10,25,50,100
滤波器频率(FIR)HF 10,20,40,100kHz; 低频350kHz
接收带宽10 – 350 kHz
放大器动态范围,dB0至80
衰减器的动态范围,dB-20至0
增益设定范围从0到100 dB,步进1 dB
DAC功能的可编程点数128k
DAC功能的动态范围40分贝
平均系数1至256
电源供应
嵌入式电源内置电池
电池工作时间不少于5小时
电池充电时间2.5小时
外接电源直流15 V,4A \交流110-250 V
尺寸和重量
电子模块的尺寸260х156х43毫米
电子模块重量800克
工作温度范围从–20到+45ºC
数据接口
无线以太网54 MbitIEE802.11n
以太网100 Mbit
外部触发输入TTL
